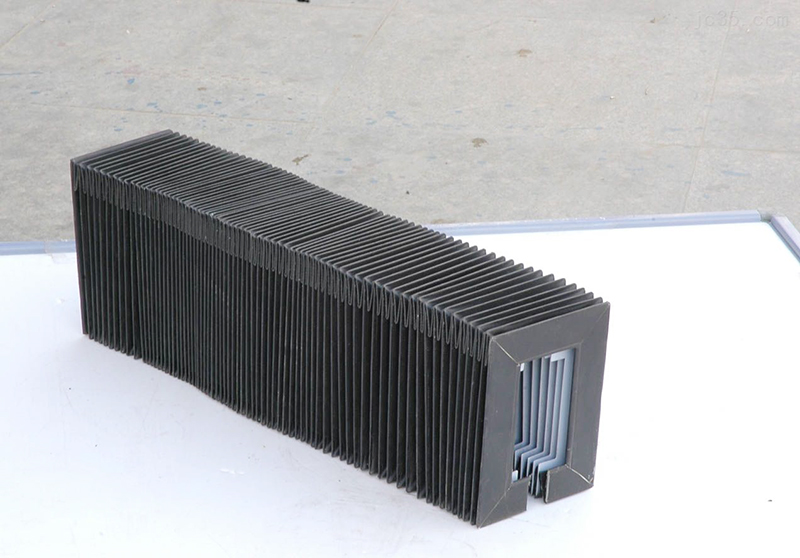

柔性风琴防护罩是机床上面一种比较简单常见的设备防护配件,因为外形形似手风琴而被形象的称为了现在的风琴式防护罩,它主要有多节板材重叠在一起组成,每节后侧均有一块PVC塑料板,板上镶有滑块或滚轮,可在导轨上滑动
它可以随着机器的运动而随之伸长或压缩,从而在较大程度上保护了机床,满足了其较大的作用,那在使用过程中如何选择其长度和宽度才是较为合适的呢
风琴防护罩的长度和宽度计算牵扯到很多的东西,包括制造的需求和价格的预算等,所以在使用和制造的过程中必须要掌握好风琴防护罩长度和宽度计算方式,只有这样才可以把后续的东西进行下去
主要的计算参数为以下几个:Le:最大拉伸量;LZ:较小压缩量;Lg:辅助导轨长度:x:每节防护罩长度。
Le=(x-15)(n-1)+x+Lg;LZ=(n-1)15+x+Lr
主要参数为:H1:风琴防护罩上部宽度;n:估计节数;Bk:侧面宽度;Bk>(Bc-Bs)/2,Bc:防护宽度:d:主体材料厚度;Bg:机床导轨宽度。
H1>(5+d)n+15;Bc>2(3+d)n+Bg+20
风琴防护罩一般是用来保护机床导轨的,机床导轨防护罩又是根据导轨的尺寸进行定制的,汇算出机床导轨防护罩的图纸就能得出面积的数据,此数据一定比导轨大,所以假如你计算导轨外形就错了,导轨的长度乘以宽度来计算你的防护罩的面积是不合理的
根据机床导轨防护罩的外形形状及工作台连接位置,来会算出导轨防护罩的图纸就能得出面积。简单讲就是导轨防护罩的外宽加外高之和乘以最大拉伸就是机床导轨防护罩的面积了。
